Чем больше стеклопакет, тем выше нагрузка на фасадный каркас. Что делать, если по проекту в фасаде предусмотрены стеклопакеты массой более 300 кг?
Современная архитектура движется в сторону увеличения форматов остекления. Но чем больше стеклопакет, тем выше нагрузка на фасадный каркас и тем важнее не просто выбрать подходящую профильную систему, а правильно усилить конструкцию. В такой ситуации недостаточно подобрать профиль по габаритам. Необходимо обеспечить надежную передачу нагрузки от стеклопакета на элементы фасадного каркаса и определить, какие узлы конструкции требуют дополнительного усиления.
Именно такая задача возникла при реализации фасада ФОК «Черноголовка». Архитектурным проектом было предусмотрено крупногабаритное фасадное остекление. Масса отдельных стеклопакетов превышала 300 кг. Для фасадной конструкции это существенная нагрузка, поэтому для их установки потребовалась дополнительная проработка несущих элементов фасада. При проектировании такого фасада важно рассматривать не отдельный профиль, а работу взаимосвязанных элементов системы. Ее необходимо не просто принять, но и корректно передать по всей конструктивной цепочке: от стеклопакета к опорае, ригелю, узлу соединения, стойке и несущей конструкции.

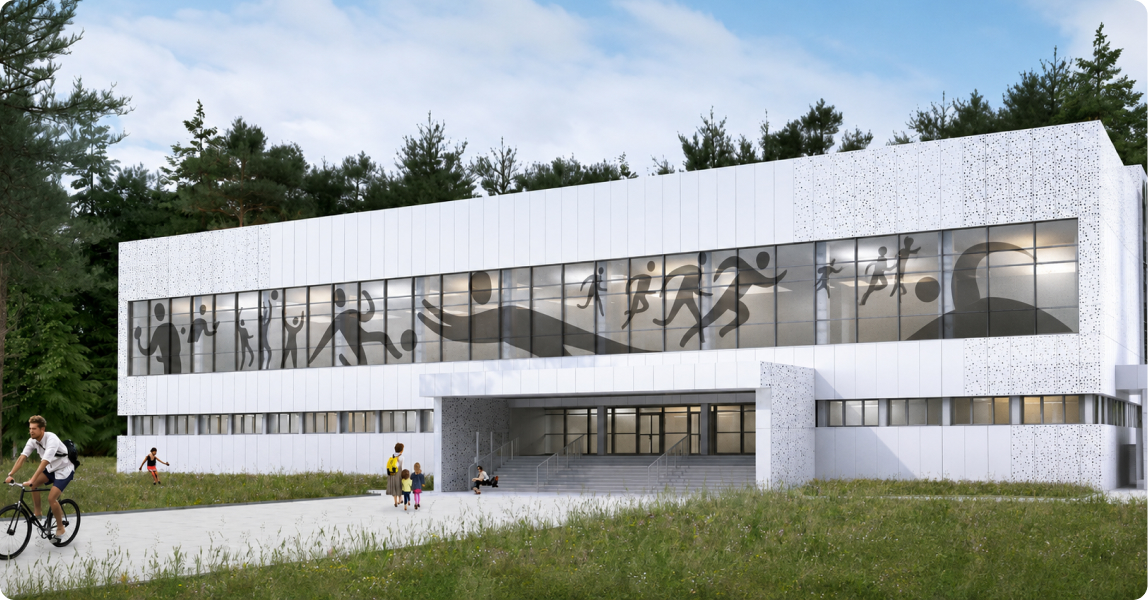

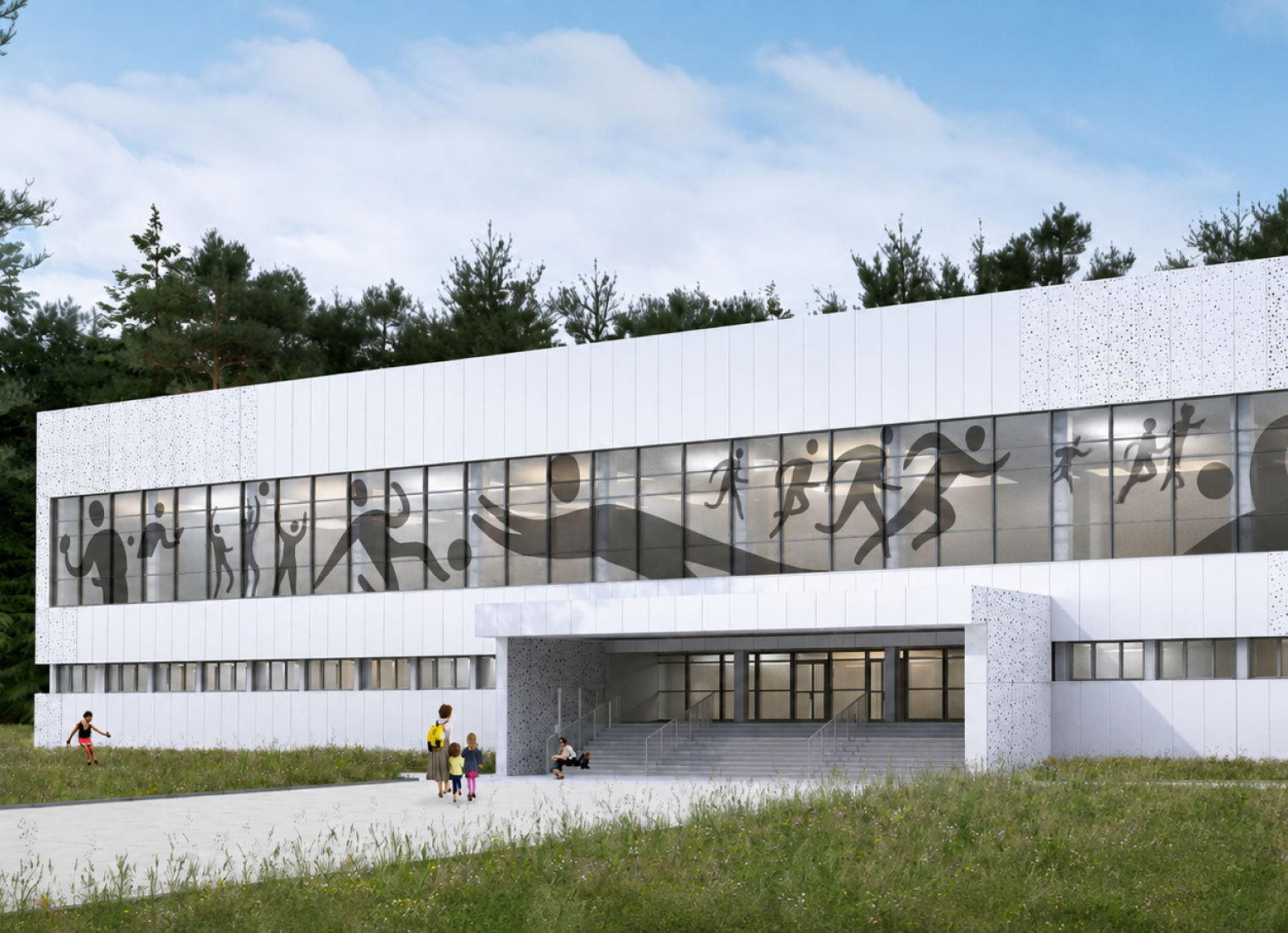

Фото: ФОК «Черноголовка» © Алрокс.
Для реализации проекта применили стоечно-ригельную систему АЛРОКС-500 и разработали усиленное конструктивное решение, чтобы увеличить надежность конструкции. Инженерное решение включало три основных элемента: усиленное соединение стойки и ригеля, усиленные опоры под стеклопакеты и дополнительное повышение жесткости ригеля. Комплекс принятых мер позволил выполнить архитектурную задумку, пожелания заказчика.
Разберем это решение по узлам — что именно было усилено и какую задачу выполняет каждый элемент.

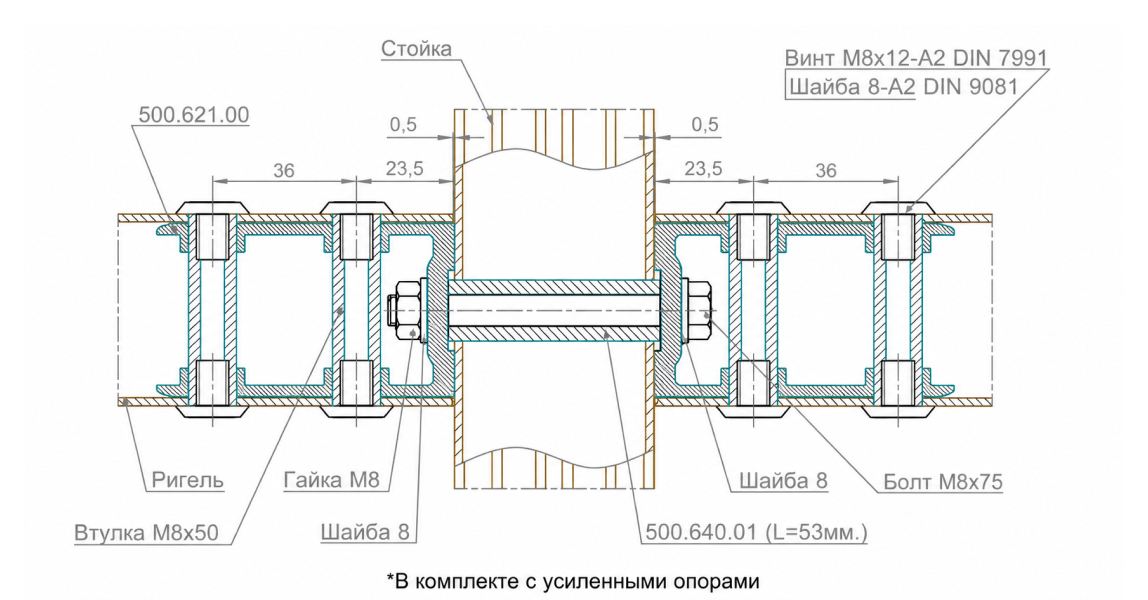

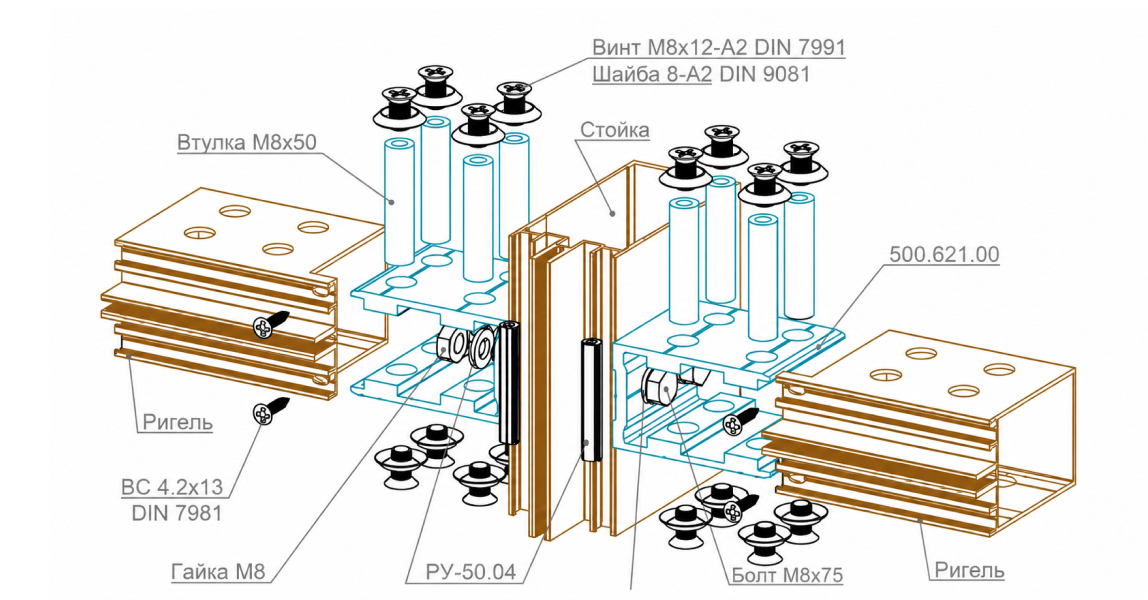

1. Усилили соединение стойки и ригеля
При большой массе стеклопакета возрастает нагрузка на узел, через который ригель соединяется со стойкой. Поэтому в конструкции применено усиленное соединение стойки и ригеля. Такой узел позволяет обеспечить передачу повышенной нагрузки между элементами фасадного каркаса и является частью общей схемы усиления конструкции.
2. Усиленные опоры под стеклопакеты
Следующий участок, требующий внимания, — место непосредственного опирания тяжелого заполнения. В проектном решении предусмотрены усиленные опоры под стеклопакеты. Через них нагрузка от стеклопакета передается на ригель и далее на остальные элементы фасадного каркаса. Для стеклопакетов массой в несколько сотен килограммов надежность этого узла становится одним из ключевых условий работоспособности всей конструкции.
3. Повысили жесткость ригеля
Для повышения жесткости во внутреннюю камеру ригеля устанавливается закладной профиль. В результате ригель получает дополнительное усиление, необходимое для работы с повышенными нагрузками от крупногабаритного остекления. Таким образом, задача решалась не увеличением одного элемента, а комплексным усилением участков, участвующих в передаче нагрузки.
{$te}
Когда стоит рассмотреть усиление фасада
Такое решение может быть актуально для проектов, в которых применяются крупногабаритные или тяжелые стеклопакеты и расчет показывает необходимость увеличения несущей способности отдельных элементов или узлов фасадной конструкции.
При этом конструктивное решение для каждого объекта должно приниматься на основании его расчетных параметров. Масса и размеры стеклопакетов — важные, но не единственные исходные данные.
Проектировщику важно определить, выдерживает ли опора массу заполнения, достаточна ли жесткость ригеля, как ригель соединяется со стойкой и как полученные нагрузки воспринимаются фасадным каркасом. Именно поэтому вопрос усиления лучше прорабатывать на этапе проектирования, когда еще можно подобрать необходимую конфигурацию профилей, опор и соединений без изменения уже изготовленных конструкций. И только после этого можно определить, какие именно элементы необходимо усилить.

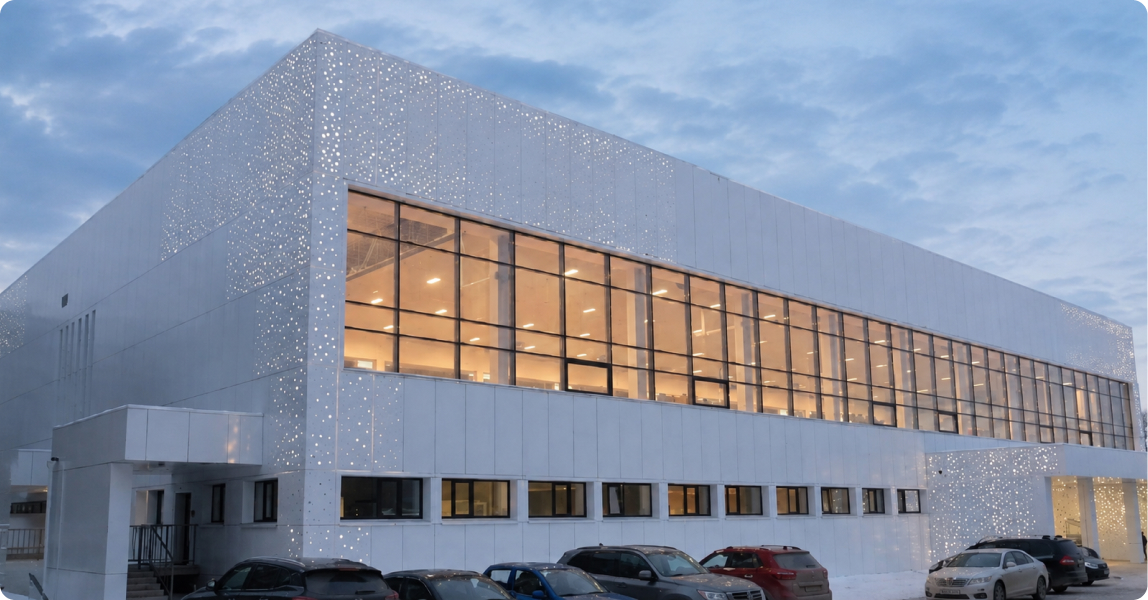

Фото: ФОК «Черноголовка» © Алрокс.
Кейс ФОК «Черноголовка» показывает: наличие в проекте тяжелых стеклопакетов не обязательно требует отказа от выбранной архитектурной концепции. Задача может решаться на уровне инженерной адаптации фасадной системы под фактические нагрузки объекта. В результате применение крупногабаритных стеклопакетов массой более 300 кг не потребовало отказа от предусмотренной проектом концепции фасада.
Если в проекте предусмотрены крупногабаритные или тяжелые стеклопакеты, специалисты АЛРОКС могут подобрать конструктивное решение с учетом параметров остекления и расчетных нагрузок конкретного объекта.
